Quality of Service (QoS)

03.05.19 02:07 AM Nhận xét Bởi Anln

I. Tổng quan:

Thông thường, hệ thống mạng hoạt động trên cơ sở phân phối tốt nhất, có nghĩa là tất cả gói tin trên mạng đều có mức độ ưu tiên ngang nhau và có cơ hội được chuyển đến đích một cách kịp thời. Khi tắc nghẽn xảy ra, tất cả các gói tin đều có khả năng bị tắc nghẽn. Nếu không có QoS, Switch sẽ cung cấp dịch vụ tốt nhất cho tất cả các gói, bất kể nội dung gói hay kích cỡ. Nó sẽ gửi các gói tin mà không có bất kỳ sự đảm bảo về độ tin cậy, giới hạn độ trễ hoặc thông lượng nào.

Khi ta sử dụng tính năng QoS, ta có thể chọn một dạng gói tin cụ thể, ưu tiên nó theo tầm quan trọng tương đối của nó và sử dụng kỹ thuật quản lý tắc nghẽn và tránh tắc nghẽn để cung cấp ưu đãi. Việc triển khai QoS trong mạng làm cho hiệu năng mạng dễ dự đoán hơn và sử dụng băng thông hiệu quả hơn.

II. Cơ chế hoạt động

-Việc thực hiện QoS được dựa trên kiến ​​trúc dịch vụ phân biệt (Diff-Serv), kiến trúc này chỉ định rằng mỗi gói tin được phân loại khi nhập vào mạng. Các gói tin sẽ được đánh dấu như Class of Service (CoS), DSCP, IP Precedence… Nên đánh dấu gói tin càng sớm càng tốt, khi được ưu tiên sớm thì luồng đi qua thiết bị tiếp theo sẽ trơn tru.

1, Giá trị IP Precedence và DSCP (Differentiated Service Code Point)

 Layer 3

IP Precedence và DSCP là hai trường được sử dụng nhiều nhất để đánh dấu. Các công cụ QoS sử dụng chúng bởi vì header của gói tin IP tồn tại ở mọi nơi trên mạng.
Trong IP header của mỗi gói tin có chứa một trường gọi là ToS (Type of Service). Trường Type of Service có giá trị 1 byte. Và 3 bits đầu tiên (P2 đến P0) dùng để quy định các giá trị đánh dấu độ ưu tiên của packet và các giá trị này được gọi là IP Precedence.


IP Precedence hoặc DSCP




Cấu trúc trường Type of Service



Giá trị IP precedence nằm trong khoảng từ 0 đến 7.

Tại sao lại có các khoảng giá trị trên, cụ thể như sau:

3 bits đầu tiên (P2 đến P0): IP Precedence. Do sử dụng 3 bits nên sẽ có 8 giá trị (000 đến 111) định ra độ ưu tiên của gói tin từ thấp đến cao. Giúp router xử lý các gói tin này theo chất lượng dịch vụ. Ví dụ, gói tin được đánh dấu với giá trị IP Precedence là 7 (111) sẽ có độ ưu tiên về bandwidth, được ra khỏi hàng đợi trước… hơn so với các gói tin được đánh dấu với giá trị IP Precedence là 3 (011).

3 bits tiếp theo (T2 đến T0):

     bit T2 (T2=1): Yêu cầu truyền gấp.
     bit T1 (T1=1): Yêu cầu truyền với đường truyền chất lượng cao.
     bit T0 (T0=1): Yêu cầu truyền đảm bảo.

2 bit cuối (CU1-CU2): Không dùng tới (Currently and Unused).

Tuy nhiên, hiện nay không dùng các giá trị của IP Precedence để đánh dấu gói tin. Với mục đích làm tăng hiệu quả chất lượng dịch vụ thì các công cụ QoS sẽ dùng các giá trị được gọi là điểm mã dịch vụ phân biệt DSCP (Differentiated Service Code Point) để tiến hành đánh dấu gói tin. 3 bits IP Precedence sẽ kết hợp với 3 bits tiếp theo (từ T2 đến T0) tạo thành 6 bits thể hiện các giá trị của DSCP. Do đó các giá trị DSCP nằm trong khoảng từ 0 đến 63.

Các bits này được ánh xạ như sau:


Giá trị IP Precedence có thể được ánh xạ đến trường DSCP


6 bits DiffServ (DS) từ DS5 đến DS0 được dùng để đánh dấu gói tin và chỉ ra cách thức mỗi router xử lý gói tin như thế nào. Với 6 bits có thể tạo ra đến 64 class dịch vụ.


IP Header trước và sau đánh dấu DSCP

Lựa chọn giá trị DSCP phải tương thích với thứ tự IP Precedence. Nói cách khác là phải so trùng khớp giá trị của 3 bits đầu tiên. Mọi sự thay đổi đều phải chú ý đến sự trùng khớp này.
Ví dụ: giá trị IP Precedence là 5 (101) thì giá trị DSCP có thể là 101 000.


Có các kiểu chuyển tiếp gói tin trong DSCP là AF (assured forwarding: đảm bảo đẩy gói) và EF (expedited forwarding: xúc tiến đẩy gói), chọn lớp (Class Selector) và mặc định (Default).


Ánh xạ giữa PHB và DSCP

Với EF: độ trễ, độ biến động trễ, tỉ lệ mất gói thấp, băng thông được đảm bảo, và dịch vụ ở đầu cuối phải thông qua miền DiffServ. EF được sử dụng cho những luồng có độ ưu tiên rất cao.

Với AF: định rõ những dịch vụ khác nhau sẽ được đảm bảo chuyển tiếp, thông qua miền DiffServ. AF được chia làm 4 lớp (class) đảm bảo đẩy gói khác nhau với 3 mức độ ưu tiên loại bỏ gói (drop precedence) xác định khác nhau. AFxy, x (chỉ số lớp) càng cao thì xếp vào hàng đợi tốt hơn, x càng nhỏ thì càng dễ bị loại bỏ, y càng cao thì gói tin càng dễ bị loại bỏ. Vậy AF41 là gói tin được ưu tiên tốt nhất, đến AF42, AF43,…  AF13 dễ bị loại bỏ nhất


2, Gía trị cos (class of service) Layer 2

Cos: Class of service: Các lớp dịch vụ (0 đến 7)

Trường CoS chỉ tồn tại bên trong Ethernet frame khi các đường trunk 802.1Q và ISL được sử dụng. Có thể sử dụng trường này để thiết lập 8 giá trị nhị phân khác nhau mà có thể dùng cho chức năng phân loại của công cụ QoS như IP Precedence và DSCP. Giá trị Cos càng cao thì gói tin frame càng được ưu tiên.


Cos 7: Không sử dụng (reserved)

Cos 6: Không sử dụng (reserved)

Cos 5: Dữ liệu voice (voice bearer)

Cos 4: Dữ liệu video conferencing

Cos 3: Call signalling

Cos 2: High priority data

Cos 1: Medium priority data

Cos 0: best effort data


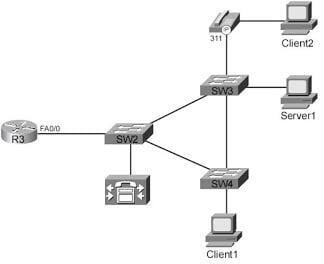

Hình 2: Ví dụ cụ thể về gán giá trị CoS và DSCP



Theo hình 2, minh hoạ một LAN switch thực hiện chức năng QoS dựa trên CoS. R3 đọc các frame đi vào trên một cổng (ví dụ F0/9), đánh dấu giá trị DSCP dựa trên các thông số CoS. Thêm vào đó R3 đọc các giá trị DSCP cho các gói tin đang đi ra cổng F0/0 về SW2, gán giá trị trong 802.1Q header. Giá trị thực sự trên cổng F0/0 của R3 cho quá trình phân loại và đánh dấu như sau:
     Các frame đi vào với giá trị CoS 5 sẽ được gán giá trị DSCP EF (mức ưu tiên lớn nhất)
     Các frame đi vào với giá trị CoS 1 sẽ được gán giá trị AF11.
     Các frame đi vào với bất kỳ giá trị CoS nào sẽ được gán DSCP 0.
     Các frame đi ra với giá trị DSCP EF sẽ được gán CoS 5.
     Các gói đi ra với DSCP AF11 sẽ được gán Cos 1
     Các gói tin đi ra với bất kỳ giá trị DSCP nào sẽ được gán CoS 0

3, Mô hình Qos


Phân loại (classification): Phân loại một gói tin bằng cách liên kết nó với nhãn QoS. Bộ chuyển đổi ánh xạ CoS hoặc DSCP trong gói tới nhãn QoS để phân biệt một loại lưu lượng truy cập với một loại khác. Kiểm tra gói và xác định nhãn qos dựa trên ACL hoặc cấu hình.

Chính sách và đánh dấu (policing and marking):

Sau khi gói được phân loại và có nhãn QoS dựa trên DSCP hoặc dựa trên CoS được gán cho nó.

Policing liên quan đến việc tạo ra một policer xác định giới hạn băng thông cho lưu lượng truy cập. Các gói vượt quá giới hạn nằm ngoài cấu hình hoặc không phù hợp. Mỗi policer quyết định trên cơ sở packet-by-packet cho dù gói tin phù hợp hay không phù hợp và chỉ định các hành động trên gói. Những hành động này, được thực hiện bởi marker, bao gồm đi qua gói tin mà không sửa đổi, bỏ gói tin, hoặc sửa đổi (đánh dấu xuống) DSCP được chỉ định của gói và cho phép gói đi qua.

Hàng đợi (queue):

Hàng đợi đánh giá nhãn QoS và giá trị DSCP hoặc CoS tương ứng để chọn thành hai hàng đợi nhập vào để đặt gói tin. Xếp hàng được tăng cường với thuật toán weighted tail drop (WTD), một cơ chế tránh tắc nghẽn. Nếu vượt quá ngưỡng, gói tin sẽ bị loại bỏ.

Lập kế hoạch dịch vụ các hàng đợi dựa trên shaped round robin (SRR) được định cấu hình của chúng. Một trong các hàng đợi xâm nhập là hàng đợi ưu tiên, và SRR dịch vụ nó cho chia sẻ được cấu hình của nó trước khi phục vụ hàng đợi khác

4. Cấu hình Standard Qos trên Switch layer 3

Khởi tạo Qos trên switch 3750 catalyst (mặc định disable)

Sw(config) mls qos                             no mls qos

Show mls qos

Khởi tạo qos dựa trên vlan

Int g0/0

Sw(config) mls qos vlan-based            no mls qos vlan-based

Show mls qos int g0/0

Cấu hình qos trên các cổng tin cậy (mặc địch không tin cậy)

Sw(config) int g0/0

Mls qos trust [cos | dscp | ip-precedence]  no mls qos trust int g0/0

Cấu hình giá trị cos, dscp, ip pre cho gói tin cấu hình class-map:

Câu lệnh class-map: dùng để phân loại lưu lượng dữ liệu theo ý muốn của người sử dụng, có thể sử dụng kết hợp với nhiều công cụ phân loại như ACL hay dùng cơ chế NBAR.
Câu lệnh policy-map: dùng để quy định cách hành xử cho từng loại lưu lượng đã được phân loại, cách hành xử có thể đơn giản là phân loại dữ liệu, có thể là đánh dấu hay sử dụng trong các cơ chế QoS khác, chú ý là luôn tồn tại 1 loại cấu hình class-map tên là class-default nhằm phân loại tất cả các lưu lượng chưa được phân loại bởi những class-map trước.

  SW (config) # class-map name

SW (config-cmap) # match access-group {access-list-number | Name access-list-name}

SW (config-cmap) # match cos cos-value

SW (config-cmap) # match dscp dscp-value-1

SW (config-cmap) # match ip precedence ip-precedence-value-1

Hoặc

SW (config)#policy-map name

SW (config-pmap)#class name

SW (config-pmap-c)#set ip precedence ip-precedence-value-1

SW (config-pmap-c)#set dscp dscp-value-1

SW (config-pmap-c)#set cos  cos-value

Ta có:

SW (config-cmap) # class-map (match-any | match-all) name

SW (config-cmap) # match access-group name test

SW (config-cmap) # match int f0/1

Mặc định là sẽ match-all, là thỏa mãn cả tất cả điều kiện. Nếu là match-any, chỉ cần 1 trong nhiều điều kiện.


Ví dụ: Cấu hình trên SWC sao cho PC0, PC1 lượng traffic mail được ưu tiên hơn với web, và traffic còn lại của server local

Bước 1: Tạo 2 access list mail (pop3) vs web (http https)

SWC(config)#ip access-list extended mail

SWC(config-ext-nacl)#permit tcp any host 2.2.2.2 eq 110

SWC(config-ext-nacl)#ex

SWC(config)#ip access-list extended web

SWC(config-ext-nacl)#permit tcp any host 2.2.2.2 eq 80

SWC(config-ext-nacl)#permit tcp any host 2.2.2.2 eq 443

Bước 2: Tạo 2 class map tương ứng với access-list

SWC(config)#class-map mail

SWC(config-cmap)#match access-group name mail

SWC(config-cmap)#ex

SWC(config)#class-map web

SWCconfig-cmap)#match access-group name web

SWC(config-cmap)#ex

Bước 3: Tạo policy map và gán giá trị ip precedence, class-default là lượng traffic còn lại.

SWC(config)#policy-map abc

SWC(config-pmap)#class mail

SWC(config-pmap-c)#set ip precedence 3

SWC(config-pmap-c)#ex

SWC(config-pmap)#class web

SWC(config-pmap-c)#set ip precedence 2

SWC(config-pmap-c)#ex

SWC(config-pmap)#class class-default

SWC(config-pmap-c)#set ip precedence 1

SWC(config-pmap-c)#end

Bước 4: Gán policy-map vào cổng

SWC(config)#int range f0/1-2

SWC(config)# service-policy input abc

 Vậy ở đây chúng ta đã ưu tiên các gói tin theo mail với giá trị ip predence cao hơn nên  đi trước, do đó sẽ truy cập nhanh hơn so với web và luồng tin còn lại.

Gán giá trị cos-to-dscp: Bạn sử dụng CoS-to-DSCP để ánh xạ các giá trị CoS trong các gói dữ liệu đến một giá trị DSCP mà QoS sử dụng trong nội bộ để biểu thị mức độ ưu tiên của lưu lượng truy cập.

SW1(config)#mls qos map ?

cos-dscp cos-dscp map: eight dscp values for cos 0-7

SW1(config)#mls qos map cos-dscp 0 8 16 24 32 46 48 56

SW1(config)#exit

SW1#show mls qos maps cos-dscp

Cos-dscp map: cos: 0 1 2 3 4 5 6 7

                     dscp: 0 8 16 24 32 46 48 56

Vậy tất cả giá trị cos từ 0 đến 7 được gán giá trị DSCP theo thứ tự: 0, 8, 16, 24, 32, 46, 48, 56

Ánh xạ giá trị dcsp-to-dscp mutation map: Nếu hai miền QoS có DSCP khác nhau, hãy sử dụng DSCP-to-DSCP mutation map để dịch một bộ giá trị DSCP để phù hợp với định nghĩa của miền khác.

Giá trị DSCP mới sẽ ghi đè lên một gói trong gói và QoS xử lý gói với giá trị mới này. Công tắc sẽ gửi gói tin ra khỏi cổng với giá trị DSCP mới.

Bạn có thể cấu hình nhiều DSCP-to-DSCP mutation map trên cổng vào.


SW1(config)#mls qos map dscp-mutation DEMO 24 26 28 30 to 24

SW1(config)#interface gig 1/0/8

SW1(config-if)#mls qos trust dscp

SW1(config-if)#mls qos dscp-mutation

DEMO SW1(config-if)#do show mls qos maps dscp-mutation



Dscp-dscp mutation map:


Các giá trị dscp 24 26 28 30 đã ánh xạ thành 24

5. Cấu hình qos bằng policy map và class map

Cấu hình với 1 luồng đường đi

Bước 1: Tạo class-map kết hợp với access-list, chúng ta có thể dùng access-list theo từng host PC, hoặc theo từng dịch vụ như web, mail.

Switch(config)# access-list 1 permit 10.1.0.0 0.0.0.255

Bước 2: Tạo policy-map kết hợp với class-map ở trên, sau đó cấu hình để tăng giảm băng thông, 1000000: Băng thông giới hạn bps, 8000: Tốc độ burst Bytes

Switch(config)# class-map ipclass1

Switch(config-cmap)# match access-group 1

Switch(config-cmap)# exit

Switch(config)# policy-map flow1t

Switch(config-pmap)# class ipclass1

Switch(config-pmap-c)# trust dscp

Switch(config-pmap-c)# police 1000000 8000 exceed-action policed-dscp-transmit

Switch(config-pmap-c)# exit

Switch(config-pmap)# exit

+ Bước 3: Cấu hình gán dịch vụ policy vào cổng vật lí, input hoặc output

Switch(config)# interface gigabitethernet g0/0

Switch(config-if)# service-policy input flow1t

Ở đây chúng ta có hình cấu hình qos trên SW 3560 để tăng giảm băng thông cho vùng mạng Lan, tuy nhiên tùy thuộc vào lượng băng thông mà ISP cấp cho. Ngoài ra có thể cấu hình qos trên Router ISP.



Cấu hình với nhiều luồng đường đi:


Sử dụng chính sách aggregate

Bước 1: Tạo aggregate-police với 320000 là băng thông, 8000 là tốc độ burst.

SW1(config)#mls qos aggregate-police Web-telnet 320000 8000 exceed-action drop

Bước 2: Tạo 2 access-list, tạo 2 class-map gán với 2 access-list đó

SW1(config)#access-list 100 permit tcp  192.168.1.0  0.0.0.255  192.168.20.6  0.0.0.0  eq 80

SW1(config)#access-list 2 permit 192.168.2.0 0.0.0.255

SW1(config)#class-map web

SW1(config-cmap)#match access-group name 100

SW1(config-cmap)#exit

SW1(config)#class-map telnet

SW1(config-cmap)#match access-group name 2

SW1(config-cmap)#exit

+ Bước 3: Tạo policy-map AGGREGATE

SW1(config)#policy-map AGGREGATE

SW1(config-pmap)#class web

SW1(config-pmap-c)#police aggregate Web-telnet

SW1(config-pmap-c)#exit

SW1(config-pmap)#class telnet

SW1(config-pmap-c)#police aggregate Web-telnet

SW1(config-pmap-c)#exit

SW1(config-pmap)#exit

Bước 4: Gán service policy vào cổng vật lí

SW1(config)#interface f0/1-2

SW1(config-if)#service-policy input AGGREGATE

Vậy thì PC0 sẽ truy cập web và PC1 telnet đến server local, với lượng băng thông chung đã cấu hình là 3,2Mbps

Policing a Switched Virtual Interface:

Bước 1: Cấu hình tin cậy vlan-based trên cổng vật lí.

SW1(config)#int range f0/1-20

SW1(config-if-range)#mls qos vlan-based

SW1(config-if-range)#exit

Bước 2: Tạo access-list, tạo 1 class-map tương ứng, tạo 1 class-map gán với cổng vật lí.

SW1(config)#access-list 100 permit udp any any range 16384 32767

SW1(config)#class-map RTP

SW1(config-cmap)#match access-group 100

SW1(config-cmap)#exit

SW1(config)#class-map PORTS

SW1(config-cmap)#match input-interface f0/1-20

SW1(config-cmap)#exit

Bước 3: Tạo 1 policy-map để giới hạn băng thông (child policy map), tạo 1 policy map (parent policy map) để gán giá trị dscp, gán them child policy-map ở trên

SW1(config)#policy-map PORT

SW1(config-pmap)#class PORTS

SW1(config-pmap-c)#police 256000 8000 exceed-action drop

SW1(config-pmap-c)#exit

SW1(config-pmap)#exit

SW1(config)#policy-map VLAN

SW1(config-pmap)#class RTP

SW1(config-pmap-c)#set dscp 46

SW1(config-pmap-c)#service-policy PORT

SW1(config-pmap-c)#exit

SW1(config-pmap)#exit

SW1(config)#int vlan 100

SW1(config-if)#service-policy input VLAN

Cấu hình này giới hạn lưu lượng dịch vụ RTP Cổng f0/1-20 với băng thông 256 kbps và đánh dấu lưu lượng RTP (đi với access-list 100 cho phép giao thức udp) với Giá trị DSCP = 46.

Dưới dây là 1 ví dụ khác: Đây là những vlan đã có và yêu cầu là cấp băng thông, đặt giá trị ip precedence cho từng loại dịch vụ. Ta sẽ cấu hình trên sw 3560

VLAN ID      VLAN NAME      BANDWIDTH       PRECEDENCE

--------------------------------------------------------------------------------

10              IPMux               16 Mbps             5

20              Cameras           2 Mbps               7

30              Scada               6 Mbps               6




Bước 1: Khởi tạo qos

mls qos

Bước 2: Tạo policy map:

Ví dụ: policy-map bw6M (child policy map) để giới hạn băng thông, policy-map vlan 30 (parent policy-map)  để đặt giá trị ip precedence

!

policy-map bw6M

description ***************  VLAN 30 Scada  ***************

class class-default

police 6000000 8000 exceed-action drop

policy-map VLAN30

class class-default

set precedence 6

service-policy bw6M

!

policy-map bw2M

description ***************  VLAN 20 Cameras  ***************

class class-default

police 2000000 8000 exceed-action drop

policy-map VLAN20

class class-default

set precedence 7

service-policy bw2M

!

policy-map bw16M

description ***************  VLAN 10 IPMux  ***************

class class-default

police 16000000 8000 exceed-action drop

policy-map VLAN10

class class-default

set precedence 5

service-policy bw16M

Bước 3: Cấu hình trên cổng: access vlan và qos cho vlan

interface FastEthernet0/1

switchport mode access

mls qos vlan-based

!

interface FastEthernet0/1

switchport access vlan 10

switchport mode access

mls qos vlan-based

!

!

interface FastEthernet0/2

switchport access vlan 20

switchport mode access

mls qos vlan-based

!

!

interface FastEthernet0/3

switchport access vlan 30

switchport mode access

mls qos vlan-based

!

!

Bước 4: Cấu hình trunking

interface GigabitEthernet0/1

switchport trunk encapsulation dot1q

switchport mode trunk

mls qos vlan-based

Bước 5: Assign the policy maps to the SVIs: Gán policy-map vào vlan

!

interface Vlan10

no ip address

service-policy input VLAN10

!

interface Vlan20

no ip address

service-policy input VLAN20

!

interface Vlan30

no ip address

service-policy input VLAN30

!

Congestion ManagementQuản lí tắc nghẽn

Bạn có thể ưu tiên lưu lượng bằng cách đặt các gói có DSCP hoặc CoS vào các hàng đợi nhất định và điều chỉnh ngưỡng hàng đợi để các gói có mức độ ưu tiên thấp hơn bị loại bỏ

Ánh xạ giá trị cos hoặc dscp tới hàng đợi (queue) và ngưỡng (threshold)

Theo mặc định, các giá trị DSCP 0–39, 48–63 được ánh xạ tới queue 1 và threshold 1. Các giá trị DSCP 40–47 được ánh xạ tới queue 2 và threshold 1.

Theo mặc định, giá trị CoS 0–4, 6 và 7 được ánh xạ tới queue 1 và threshold 1. Giá trị CoS 5 được ánh xạ tới queue 2 và threshold 1.

  • Queue: từ 1 đến 2.
  • Threshold: 1 đến 3..

Gán hai tỷ lệ ngưỡng WTD cho (threshold 1 và 2) vào hàng đợi nhập. Mặc định, cả hai ngưỡng được đặt thành 100%.

  • Đối với ngưỡng tỷ lệ phần trăm ngưỡng1, phạm vi từ 1 đến 100. Tách mỗi giá trị bằng khoảng trắng.

Mỗi giá trị ngưỡng là phần trăm của tổng số bộ mô tả hàng đợi được phân bổ cho hàng đợi.

VD:

Switch(config)# mls qos srr-queue input dscp-map queue 1 threshold 1 0 1 2 3 4 5 6

Switch(config)# mls qos srr-queue input dscp-map queue 1 threshold 2 20 21 22 23 24 25 26

Switch(config)# mls qos srr-queue input threshold 1 50 70

Ví dụ này cho thấy cách ánh xạ giá trị DSCP 0 đến 6 để nhập hàng đợi 1 (queue)  và đến ngưỡng 1 (threshold) với ngưỡng giảm 50%. Nó ánh xạ các giá trị DSCP từ 20 đến 26 để nhập hàng đợi 1 và đến ngưỡng 2 với ngưỡng giảm 70%. Trong ví dụ này, các giá trị DSCP (0 đến 6) được gán ngưỡng WTD là 50% và sẽ bị loại bỏ sớm hơn giá trị DSCP (20 đến 26) được gán cho ngưỡng WTD là 70%.

Ngoài ra có thể ánh xạ giá trị cos

Switch(config)# mls qos srr-queue input cos-map queue queue-id threshold threshold-id cos1...cos8

Shaped Round Robin (SRR):

SRR có 2 chế độ hoạt động

Shaped

     Chỉ có sẵn trên hàng đợi đi ra.

     Hàng đợi nhận được một phần dự trữ một phần của một cổng băng thông và không còn nữa.

Shared

     Có sẵn trên hàng đợi vào và ra.

     Hàng đợi được đảm bảo một phần của cổng băng thông.

Bandwidth Allocation for Input Queues (shared mod): Gắn băng thông vào hàng đợi đầu vào (queue)

SW1(config)#mls qos srr-queue input bandwidth 30 70

30% băng thông cho queue 1 và 70% cho queue 2

Bandwidth Allocation for Output Queues (shared mod): Gán băng thông cho hàng đợi đầu ra.

SW1(config)#int gig 1/0/4

SW1(config-if)#speed 1000

SW1(config-if)#srr-queue bandwidth share 10 25 35 50

Determine the amount of bandwidth available to each output queue on interface Gigabit Ethernet 1/0/4.

BW for Q1: [10/(10+25+35+50)] * 1000 Mbps = 83.3 Mbps

BW for Q2: [25/(10+25+35+50)] * 1000 Mbps = 208.3 Mbps

BW for Q3: [35/(10+25+35+50)] * 1000 Mbps = 291.7 Mbps

BW for Q4: [50/(10+25+35+50)] * 1000 Mbps = 416.7 Mbps

Bandwidth Allocation for Output Queues (Shaped Mode): Băng thông giới hạn

SW1(config)#int gig 1/0/5

SW1(config-if)#speed 1000

SW1(config-if)#srr-queue bandwidth shape 30 0 0 0

Determine the amount of bandwidth limits applied to the output queues on interface Gigabit Ethernet 1/0/5.

BW Limit for Q1: 1/30 * 1000 Mbps = 33.3 Mbps

BW Limit for Q2: No limit applied

BW Limit for Q3: No limit applied

BW Limit for Q4: No limit applied

Example:

SW1(config)#int gig 1/0/6

SW1(config-if)#speed 1000

SW1(config-if)#srr-queue bandwidth share 100 100 40 20

SW1(config-if)#srr-queue bandwidth shape 50 50 0 0

BW Limit for Q1 (Mbps): (1/50) * 1000 = 20 Mbps

BW Limit for Q2 (Mbps): (1/50) * 1000 = 20 Mbps

BW for Q3: [40/(40+20)] * (1000-20-20) Mbps = 640 Mbps

BW for Q4: [20/(40+20)] * (1000-20-20) Mbps = 320 Mbps

Total Bandwidth (Mbps) = 20 + 20 + 640 + 320 = 1000 Mbps

Limiting Bandwidth on an Output Interface:

SW1(config-if)#srr-queue bandwidth limit 85

The interface’s outbound bandwidth is limited to 85 percent of the interface speed


-----&-----&-----

Để quay về danh sách các bài phần Network các bạn chọn link sau

https://www.quantrimangdn.com/blogs/post/tong-hop-cac-bai-phan-network

Anln

Chia sẻ -
